В НовГУ рассказали, как производят чипы в Центре полупроводникового материаловедения

03 апреля 2026, 10:31   316

На сайте «Газон Медиа» вышел материал о работе Центра полупроводникового материаловедения НовГУ. Направление его работы – микроэлектроника, технология создания чипов.

Чип – это миниатюрное электронное устройство, в котором на крошечной пластинке полупроводникового материала (обычно кремния) содержатся тысячи, миллионы или даже миллиарды микроскопических компонентов: транзисторов, резисторов, конденсаторов и соединений между ними. По сути, это целая электронная схема, «выгравированная» на кристалле.

Первый этап производства чипов – проектирование. Этим занимается специальное подразделение – Дизайн-центр микроэлектроники.

— Вначале инженеры определяют, для чего нужен чип (например, для обработки графики), и проектируют его общую структуру: где будут ядра, кэш-память, блоки связи, — рассказывает руководитель Дизайн-центра Даниил Евстигнеев. — Автоматизированные программы «расставляют» эти виртуальные блоки на условном «поле» чипа и прокладывают между ними миллионы микроскопических дорожек-соединений. Это самая сложная часть, похожая на 3D-пазл с миллиардами элементов. Итоговый дизайн многократно проверяют на ошибки с помощью компьютерного моделирования.

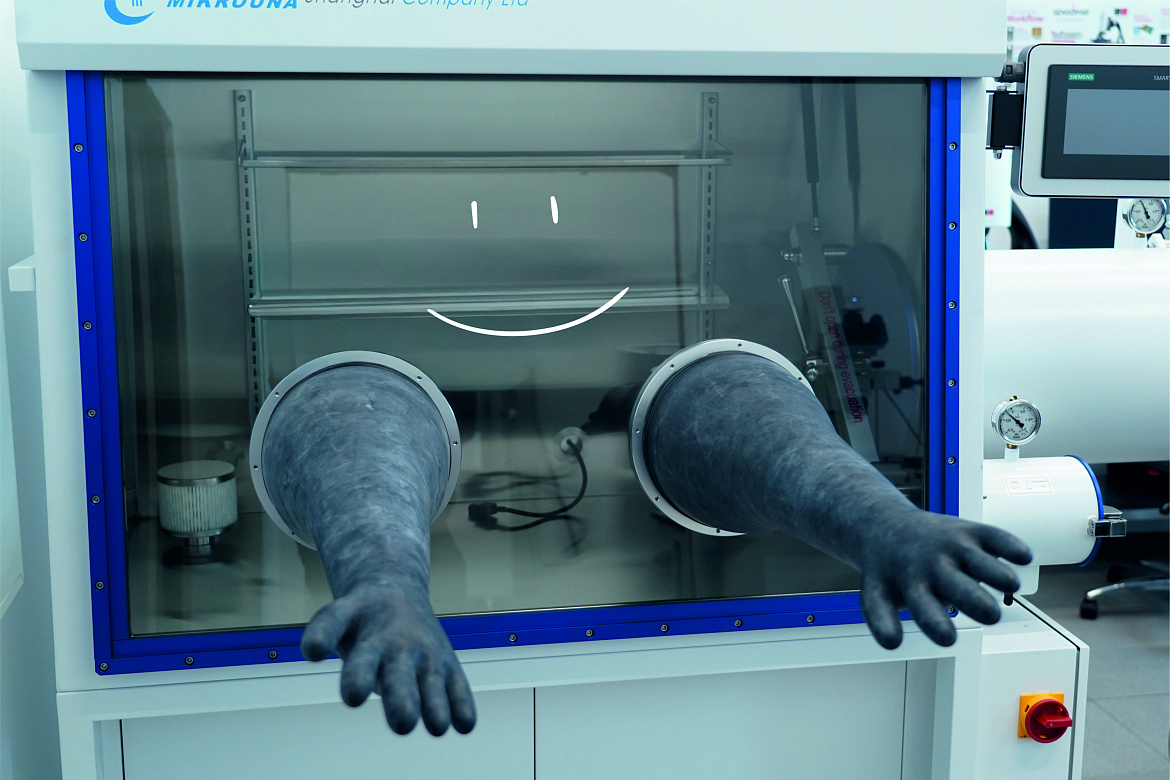

О том, как научиться «выращивать» слои металла толщиной в один атом, почему этот процесс похож на варку супа и зачем учёным «машина для обнимашек», — читайте в нашем материале.
